Установка и настройка оффсетной антенны - по умному
или инструкция не для всех ...

"Собственно, а о чём тут можно говорить ... тем более ДОЛГО ??? " - спросит опытный чайник.
( поясню, что "опытный чайник" это тот, кто прочитав в инете
одну из многочисленных инструкций смог самостоятельно установить
одну или даже две антенны и при этом у него
не возникло НИКАКИХ вопросов и всё работает !!!! )

Скажу сразу - это материал не для таких ...

Почему ???

Потому-что оффсетная антенна это такая вещь ... что как вы её
не установите - она ВСЕГДА будет "работать" ...

вот только КАК она будет работать ???
... не получилось ли так,
что ваша антенна размером 1.2 метра - работает, в лучшем
случае, как 0.9 метра

А происходит это из-за ФОРМЫ оффсетной антенны !!!!

Вот с неё - с формы, мы и начнём !!!

Итак, по определению,
оффсетная ( offset ) антенна - это часть, фрагмент, вырезка из осесимметричного параболоида
(то есть "вырезка" из прямофокусной антенны)

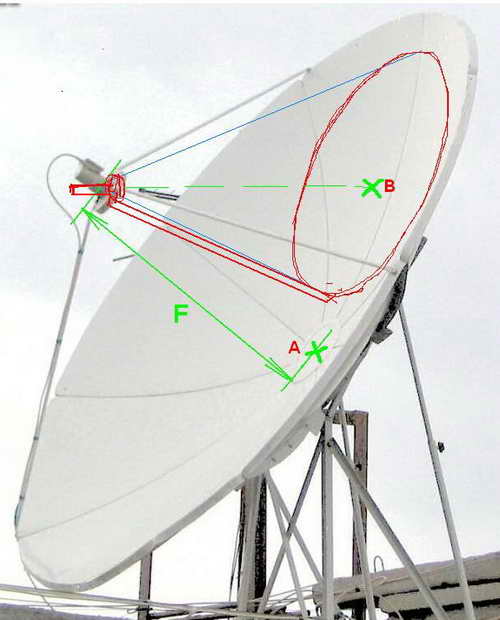

В своё время на одном из форумов я нашел этот рисунок автор его Skystar очень хороший рисунок ... я его повторю

Из этого рисунка очень хорошо видно что оффсетка,
это часть большой прямофокусной антенны ...

Вопрос в том как именно сделана эта вырезка ...
из какого места и как сделали эту "вырезку", и какие
параметры были и исходной (большой антенны)
настройщик, как правило, НЕ ЗНАЕТ !!!

"А зачем это знать ???" - снова удивится "опытный чайник"
"Ну вырезали и вырезали - наше дело антенну настраивать
а не ломать голову как её вырезали из большой антенны ..."

такое мнение конечно будет высказано .... но повторю

ЭТОТ материал не для таких НЕ любознательных пользователей ....

Для любознательных, и тех кто действительно хочет понять - как "работает" оффсетная параболическая антенна, я советую скачать и поработать с замечательной программой Strive - DishChar

http://files.satelnet.info/1/dishchar.zip 319 Кб

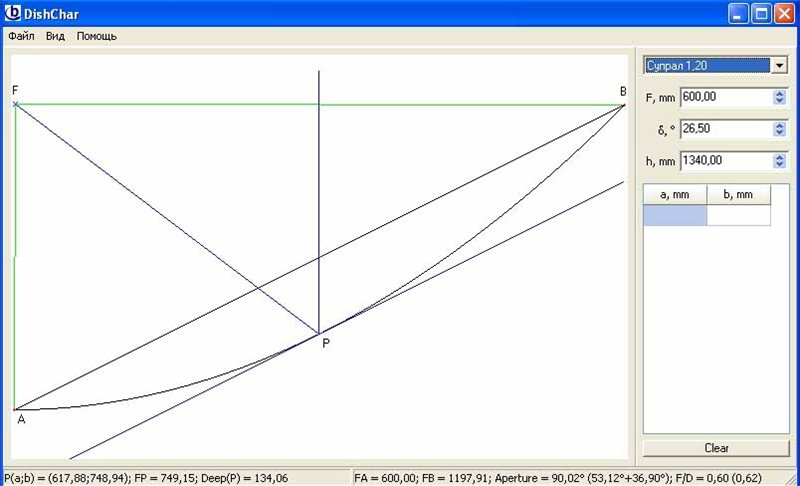

Эта программа позволяет "двигая рычажками", изменять параметры
оффсетной антенны :
- фокусное растояние - F
- размер большой оси оффсета - h .
- угол оффсетности

и получать ВСЕ самые интересные параметры антенны
( см. нижную строчку программы)

- угол раскрыва ( Aperture ) и его составляющие
- квазиотношение F/D ( об этом параметре оффсета - мы ещё подробно поговорим )
- положение конвертера в фокусе (растояние до НИЖНЕГО края оффсета FA и ВЕРХНЕГО края оффсета FB )
- центр "наведения конвертера ( точка максимальной глубины оффсета P)
- глубину оффсета ( Deep(Р) )
- положение точки "центра" оффсета ( P(a,b) растояние от нижнего и верхнего краёв оффсета)
- растояние от центра оффсета до точки фокуса - FP
... и многое другое ....

Вы только двигаете рычажки - и на ваших глазах меняется конфигурация оффсета ....

БРАВО Strive !!!!!!!!!

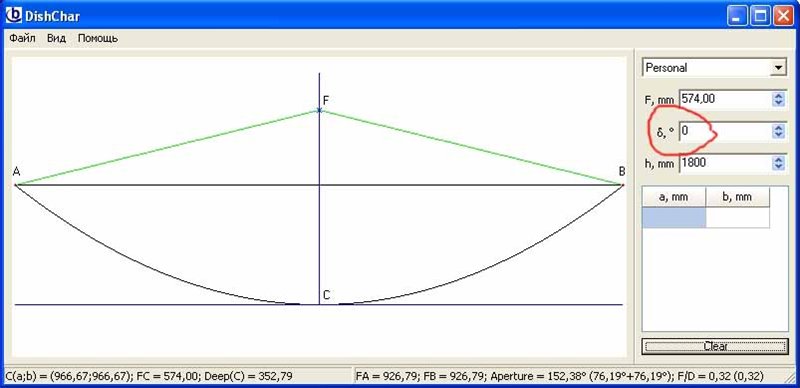

сделав угол оффсетности НОЛЬ - вы получаете ПРЯМОФОКУСНУЮ АНТЕННУ ....

НО и это ещё не всё - программа DishChar
может ещё кое-что ...
(это загадочная таблица в правой части экрана программы)
... но об этом чуть позже ...

а пока "покрутите" немного СВОЮ антенну ...
на компьютере
... и вы узнаете про неё МНОГО ИНТЕРЕСНОГО ......

с практической точки зрения для установки оффсетной антенны
"по умному", надо знать несколько параметров оффсета, основные это

- угол оффсетности
- угол раскрыва ( про отношение F/D для оффсета - разговор отдельный

)
- пространственное положение точки фокуса относително зеркала ...

начнем с первого параметра

Угол оффсетности

Мы уже говорили, что оффсетка это "вырезка" из базового
осесимметричного параболоида ( прямофокусной антенны)

однако оффсет можно "вырезать" как угодно ... хоть вот так

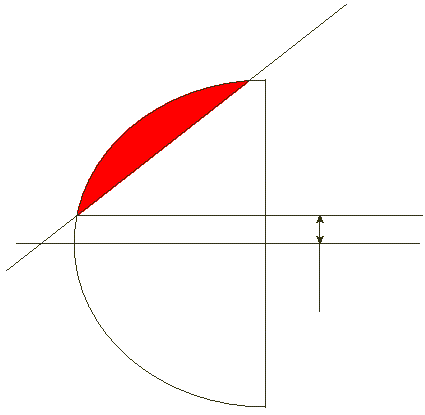

Однако, чаще всего - считают, что это сделали плоскостью под некоторым наклоном
( как вы НОЖОМ отрезаете кусочек яблока )

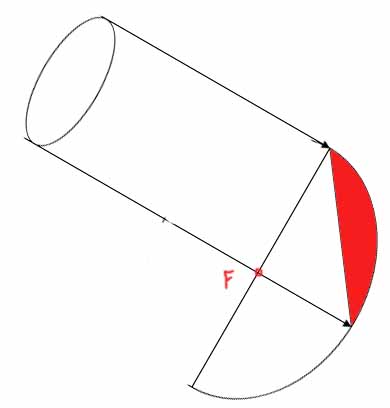

.... или секущим цилиндром - как вырезают СТАКАНОМ из теста
заготовку для пельменей ....
причем двигают цилиндр вдоль фокусной оси первоначального
параболоида вот так ....

кстати этот "стакан" - ( секущий цилиндр ) может быть не обязательно КРУГЛЫМ а, например, эллиптическим .....

Эллиптическим цилиндром , называется поверхность, которая задается уравнением :

почему я про это подробно говорю ... ????

Во-первых, потому-что этого многие просто не знают - причем даже те, кто пишет
специальные программы для расчета параметров оффсетных антенн
.. не верите ???

Зря - я бы мог бы привести Вам одну цитату ---

да бог с ней - а то в разговор опять вклинится обиженный и забаненный !!!!

Главнее другое
... от того как "вырезали" оффсет - зависит то, как можно расчитать угол офсетности ...

На многих интернет ресурсах часто приводят следующую
формулу расчета угла оффсетности ....

А= В х cos (@)

где :
@ - угол оффсетности
B - большая ( вертикальная) ось оффсета
A - малая (горизонтальная) ось оффсета

Правда эта формула работает для ВСЕХ оффсетных антенн полученных сечением плоскостью
То-есть таких у которых раскрыв - это ПЛОСКОСТЬ ...

однако не у всех оффсетных антенн раскрыв ПЛОСКОСТЬ

поэтому

Эта формула подходит не для всех антенн !!!!

( 5-10 процентов антенн - не попадают в эту формулу)
Для таких антенн по измерению только большой и малой оси
НЕЛЬЗЯ рассчитать угол оффсетности

Тем не менее такой расчет используют во многих популярных РАСЧЕТНЫХ программах !!!

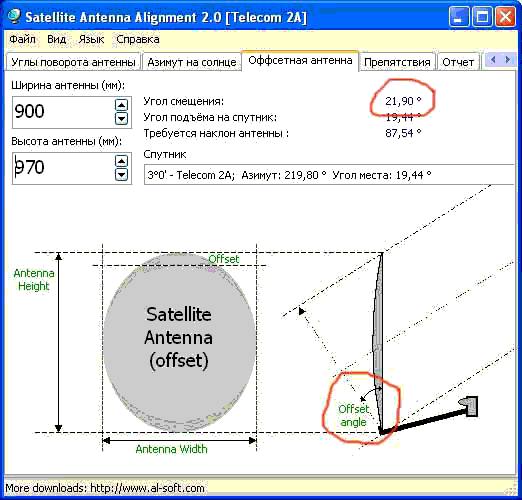

например, вот в этой, очень хорошей программе Satellite Antenna Alignment
http://www.al-soft.com/saa/saa.exe

есть этот режим (расчет угла оффсетности) - посмотрим её сервис :

видите авторы считают - что для расчета угла оффсетности ЛЮБОЙ антенны - достаточно измерить БОЛЬШУЮ и МАЛУЮ оси !!!

я уже сказал - это правило работает только для антенн
у которых плоскость раскрыва ( параболической части - без технологических рантов) - это ПЛОСКОСТЬ

как быть с другими антеннами ???

Нам в этом поможет программа Strive

Вот нашел несколько фоток которые наглядно иллюстрируют ТО, что по формуле
с косинусом ( см. выше ) не всегда можно расчитать угол оффсетности

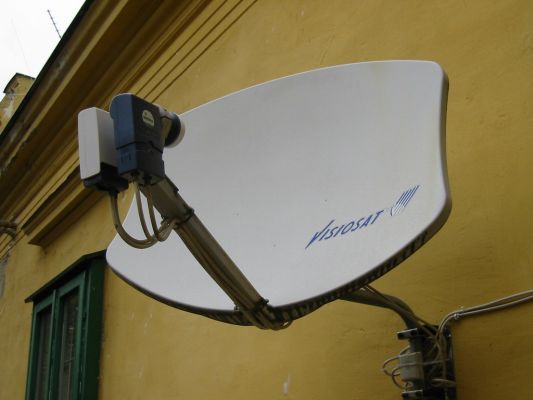

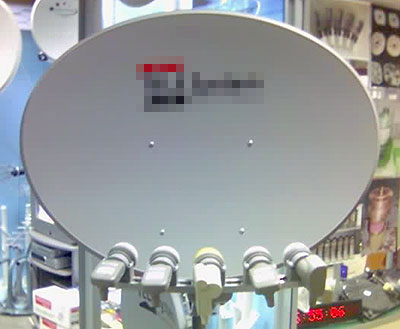

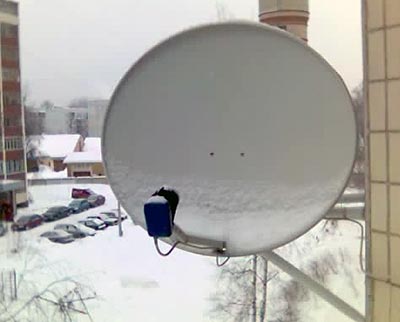

На этих фотографиях оффсетные антенны у которых

вертикальная ось МЕНЬШЕ чем горизонтальная

как же рассчитать угол оффсетности у таких антенн ... ???

сейчас расскажу .......

ПРОДОЛЖЕНИЕ СЛЕДУЕТ ...
